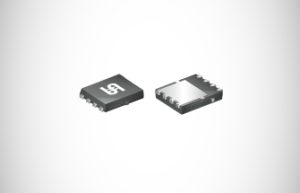

Taiwan Semiconductorは、PerFET™車載用MOSFET製品ポートフォリオを拡充し、コンパクトなPDFN56U（5mm × 6mm）パッケージを採用した40V、80V、100Vの新製品8品種を追加しました。これらの新製品は、低導通損失、高電流能力、高電力密度が求められる車載電源用途向けに設計されています。 主な特長として、40V品で最小1.1mΩ、80V品で最小3.6mΩ、100V品で最小3.5mΩの超低RDS(on)を実現し、ロジックレベルおよびノーマルレベルのゲート駆動オプションを用意しています。また、これらの新製品にはSource Clipボンディング技術を採用し、パッケージ抵抗の低減と最大175Aの電流能力向上に貢献します。高い電流能力により、DC/DCコンバータ、モータードライブ、ポンプ、ファン、その他の大電流負荷などにおける要求の厳しい用途において、導通損失の低減、熱設計マージンの向上、および高い電力処理能力をサポートします。 PDFN56Uウェッタブルフランクパッケージは、はんだ接合部の確実な検査とAOI精度の向上をサポートします。また、業界標準の5mm × 6mmフットプリントにより、既存の車載電源設計への容易な導入が可能です。 図1：PDFN56UパッケージおよびSource Clip構造 Product Portfolio Scroll left Facebook LinkedIn Email

Taiwan Semiconductorは、高電力密度および高スイッチング周波数が求められる車載用途向けに、PerFET™ 60V MOSFET技術を採用したPDFN56U（5mm × 6mm）のシングルおよびデュアルパッケージ製品を提供します。本製品ポートフォリオは12製品で構成され、ノーマルレベル（10V）およびロジックレベル（5V）のゲート駆動オプションを用意しており、幅広い設計ニーズに対して最適化されたRDS(on) × Qg性能を提供します。 先進の60V Shielded Gate Trench（SGT）技術をベースとしたPerFET™ MOSFETは、低RDS(on)、低ゲート電荷、高速スイッチング性能を特長とし、高効率DC/DCコンバータ、モータードライブ、ポンプ、ファン、およびその他の大電流を必要とする車載負荷に対応します。 PDFN56Uウェッタブルフランクパッケージは、はんだ接合部の確実な検査とAOI精度の向上をサポートします。また、5mm × 6mmのフットプリントにより、一般的に使用されている業界標準パッケージとの幅広い互換性を提供します。 図1：PDFN56U および PDFN56U Dual パッケージ 主な特長： AEC-Q101準拠 業界最高クラスのFOM (RDS(on) × Qg) 低導通損失を実現する最適化されたRDS(on) スイッチング損失を低減する低ゲート電荷 接合部温度（Tj）：175°C

図1：SOT-23と比較したDFN1010-3LWパッケージの省スペース・低背化のメリット DFN1010-3LWパッケージを採用したESD保護ダイオードは、次世代電子機器設計向けに、小型・低背かつ高性能な保護ソリューションを提供します。従来のSOT-23パッケージと比較して、DFN1010-3LWパッケージはPCB実装面積およびパッケージ高さを大幅に低減し、基板スペースの削減や、より薄型・コンパクト・高密度な製品設計の実現に貢献します。 また、この小型パッケージにより、ESD保護ダイオードをコネクタや保護対象ICのより近くに配置することが可能となり、ESD電流の分流効率を向上させるとともに、レイアウト設計の自由度向上にも寄与します。さらに、リードレス構造により、リード曲がりやコプラナリティ関連の問題を低減し、安定したSMT実装および製品信頼性の向上をサポートします。 DFN1010-3LWパッケージのESD保護ダイオードは、SOT-23の省スペース代替品として機能するだけでなく、小型かつ高信頼性が求められる電子機器用途向けに、より優れた保護ソリューションを提供します。 製品ポートフォリオ Scroll left Facebook LinkedIn Email

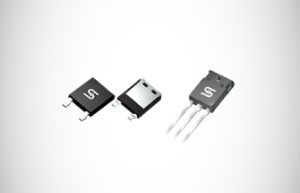

台湾セミコンダクターは、最大接合温度 Tj 175℃に対応した最新のトレンチ・ショットキーダイオードを発表しました。本製品は ThinDPAK および TO-247AD パッケージで提供され、自動車、産業機器、エネルギー分野において、優れた効率、耐熱性、およびシステム設計の柔軟性を実現します。さらに、小型設計から高出力設計に至るまで、優れた放熱特性の向上に貢献します。本リリースは、既存の45～120Vトレンチ・ショットキ製品ポートフォリオに、新たなパッケージオプションを追加したものです。 図1：Tj 175℃ 対応トレンチ・ショットキーダイオードのパッケージおよび構成 単一技術、最適化された 2 つのプラットフォーム 主な特長 AEC-Q101 準拠 最大接合温度：Tj 175°C 高いサージ電流耐量 低損失・高効率 ThinDPAK：耐湿レベル 1 RoHS 対応 ハロゲンフリー アプリケーション DC/DC コンバータ 電源（SMPS）二次側 PFC（力率改善回路）

TESDA1L2B17P1Q1 は、単一の LIN バス信号ライン向けに設計された ESD 保護デバイスであり、静電気放電（ESD）や過渡的なサージに対して高い耐性を提供します。LIN の代表的な用途には、シート制御システム、ドアロックモジュール、ミラー調整ユニット、レインセンサーなどの各種センサーインターフェースが含まれます。 LIN バスは、最大 20 kbit/s のデータレートを持つ単線シリアル通信方式を採用しています。動作電圧は車両の電源電圧にほぼ等しく、12V 車載システムでは通常約 14.4V です。LIN ラインはバッテリーへの短絡が発生する可能性があるため、最大バッテリー電圧に耐える必要があり、モジュールの ESD 耐性を向上させるために外付け ESD 保護素子の実装が推奨されてます。 20 kbit/s の通信において信号品質を維持するためには、ダイオードの持つ容量は 100 pF 未満が求められ、特に 30 pF 以下が望ましいとされています。 主な特長

図1：SOD-123W パッケージの省スペース・低背化の特長 TSC は、コンパクトな SOD-123W パッケージを採用した、ピークパルス電力 400W（PPK = 400W）の新しい過渡電圧サプレッサダイオード（TVS）を発表しました。同じ 400W PPK 定格を持つ従来の DO-214AC（SMA）パッケージと比較して、SOD-123W パッケージは PCB 実装面積を最大 52% 削減し、パッケージ高さも低減します。これにより、PCB実装スペースの最適化やコンパクトな筐体設計に適しています。 主な特長 AEC-Q101 準拠 単方向／双方向タイプをラインアップ ISO 7637-2（パルス 1 / 2a / 2b /

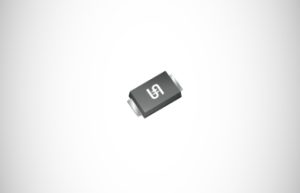

図1：SOD-128 パッケージの省スペース・低背化の優位性 TSC は、コンパクトな SOD-128 パッケージを採用した、ピークパルス電力 600W（PPK = 600W）の新しい過渡電圧抑制ダイオード（TVS）を発表しました。同じ 600W PPK 定格を持つ従来の DO-214AA（SMB）パッケージと比較して、SOD-128 パッケージは 基板実装面積を最大 40% 削減し、パッケージ高さも大幅に低減します。これにより、基板スペースの最適化や薄型筐体設計に最適です。 本 TVS シリーズは、小型化と高信頼性が求められる車載電子機器のニーズに対応するよう設計されており、堅牢なサージ保護性能と省スペースパッケージ化を両立しています。基板サイズを拡大することなく高い電力密度を実現し、よりスリムでコンパクトな車載設計を可能にしながら、システム信頼性の向上に貢献します。 主な特長 AEC-Q101 準拠 単方向／双方向タイプをラインアップ ISO 7637-2（パルス 1 / 2a /

SOD-123W、SOD-128、Thin SMA、Micro SMA パッケージで提供される、車載グレードの新しいトレンチ・ショットキ製品ポートフォリオをご紹介します。本製品ファミリーは、自動車用途に求められる厳しい品質および信頼性要求に対応するよう設計されており、最大ジャンクション温度 175°Cをサポートするとともに、極めて低いリーク電流特性を実現します。本ポートフォリオは、45V～120V の耐圧範囲および 1A～5A の順方向電流定格をカバーし、すべて AEC-Q101 に準拠しています。 図1：パッケージ外形および寸法 主な特長 AEC-Q101 準拠 最大ジャンクション温度：TJ 175°C 高いサージ電流耐量 低損失・高効率 耐湿レベル：レベル 1（J-STD-020 準拠） RoHS 対応 ハロゲンフリー アプリケーション DC/DC コンバータ フリーホイールダイオード 逆接続（逆電圧）保護 車載照明 ADAS

TESDA24VB6P02CX は、CAN Bus FD（CAN with Flexible Data-Rate）向けに設計されており、車載および産業機器で一般的に発生する静電気放電（ESD）、サージパルス、電磁干渉、高速な過渡的ノイズから差動通信ラインを保護します。CAN-FD は通常 5 Mbps ～ 8 Mbps の高いデータレートをサポートするため、保護デバイスにはバスへの負荷を避け、アイダイアグラムの歪みや立ち上がり／立ち下がりの遅延を引き起こさない極めて低い寄生容量が求められます。 超低容量と高いサージ耐性を兼ね備えた TESDA24VB6P02CX は、ロードダンプ、誘導性スイッチング、ESD などの過酷な車載環境下においても、CAN-FD 通信をクリーンかつ安定して実現します。これにより、エンジニアはより高いデータレートマージンを確保し、EMI 設計リスクを低減し、信号品質を損なうことなくシステム全体の信頼性を向上させることができます。これは、現代の車載アーキテクチャにおいてますます重要になる要件です。 図1：パッケージ外形および内部回路図 主な特長 AEC-Q101 準拠 2 本のラインに対する双方向 ESD保護 各チャネルに以下のESD保護を提供：  IEC61000-4-2（ESD）：±20kV（空中）、±20kV（接触）  IEC61000-4-5（サージ）：2.6A（8/20µs） 24V 以下の動作電圧に対応

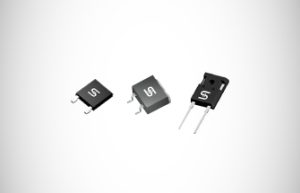

ディスクリートパワーエレクトロニクスデバイス、LEDドライバー、アナログIC、およびESD保護デバイスのグローバルサプライヤーである台湾セミコンダクター (TSC) は、パワーエレクトロニクスシステム向けに新しい1200V低損失ダイオードを発表しました。 電流定格は15Aから60Aで、ThinDPAK、D2PAK-D、およびTO-247BDパッケージを準備しています。 低い順方向電圧(VF) はDC伝導損失を低減し、高い電力効率を実現します。TSCのウェブサイトでは、設計シミュレーションをサポートするために、SPICEモデル、熱モデル、および3D CADファイルを提供しています。 これらダイオードは、要求の厳しい高温動作向けに設計されており、最大ジャンクション温度(TJ) 175°Cを実現します。この卓越した熱性能は、低い伝導損失にて、EV充電やサーバー電源などの高密度アプリケーションにおける信頼性強化とヒートシンク要件の最小化に最適です。 アプリケーションは、三相AC/DCコンバータ、トーテムポール・ブリッジレス構成、およびサーバー電源、バッテリー充電、ネットワーク、データ通信、インバータなどのその他のパワーエレクトロニクスアプリケーションに及びます。 主な特長 プレーナーテクノロジー 低伝導損失、高効率 低リーク電流 最大ジャンクション温度(TJ) 175℃ アプリケーション 三相AC/DCコンバータ トーテムポール・トポロジー ブリッジレス・トポロジー インバータ バッテリー充電 製品ポートフォリオ Scroll left Facebook LinkedIn Email

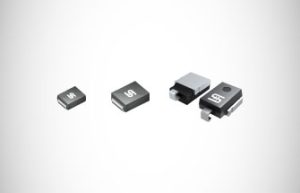

スナップバック特性を持つSUPER CLAMPシリーズTVSダイオードは、指定された降伏電圧とクランプ電圧との間において優れたクランプ比を特長としています。また、-55°Cから175°Cまでの幅広い動作温度範囲は、車載アプリケーションの要求に対応します。この最適化されたクランプ比により、従来のTVSダイオードと比較して、はるかに高いピークパルス電流において回路を保護し、より低いクランプ電圧を提供します。 図1： 車載システムにおけるロードダンプの例 図2： 10/1000 μsテスト波形 SUPER CLAMPシリーズTVSは、前項の波形に示された様に、同じパルス電流条件下で従来のTVSと比較して大幅に低いクランプ電圧を実現します。さらに、SUPER CLAMPシリーズは、DO-218ABのような同じパッケージサイズで、従来の製品（例：SUPER CLAMP : 300A 対 従来品 : 170A）よりもはるかに高いパルス電流に対応でき、高性能アプリケーションに理想的な選択肢となります。 Applications 車載用途 モーター制御 逆バッテリー接続保護 車載照明 ロボットアーム 製品ラインアップ Scroll left Visit our blog for

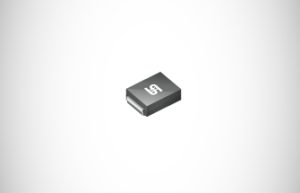

Figure 1: パッケージと回路図 過酷な電気的サージに対する最大の安全性と信頼性を確保するため、台湾セミコンダクター社は車載用途向けに5000W SMCトランジェント電圧サプレッサのシリーズを発表します。新製品の5KSMCXXシリーズは、高いエネルギー吸収能力を備え、落雷やスイッチング電源によるサージを効果的に制御します。 SMCパッケージは、表面実装を容易にするだけでなく、高電力アプリケーションで優れた熱放性も提供します。 主な特長 AEC-Q101準拠 単方向および双方向の構成で利用可能 MSL レベル1 IEC 61000-4-2 レベル4に適合 ISO 7637-2 (パルス 1/2a/2b/3a/3b) に適合 アプリケーション スイッチング電源 (SMPS) BLDCモータ モーター照明アプリケーション バッテリー管理システム 車載用途 製品ポートフォリオ Scroll left Facebook

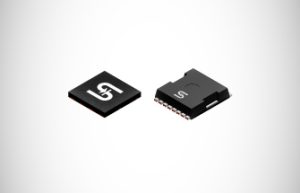

600Vスーパージャンクション (SJ) ファミリーに、小型なPDFN88および堅牢なTOLLパッケージが新たに加わりました。これらのパッケージオプションは、放熱性の向上、高電力密度を実現し、効率的な基板レイアウトに柔軟性を提供します。省スペース化と高効率化が求められるアプリケーションに最適で、性能と信頼性の向上に寄与します。 主な特長 第4世代スーパージャンクション技術 低ゲート電荷 優れたスイッチング性能 高いゲートノイズ耐性   アプリケーション SMPSおよびサーバー用電源 照明用電源 高耐圧モータードライバー マイクロPVインバータ 図1：パッケージと回路図 製品ラインアップ Scroll left Facebook LinkedIn Email

タイワン・セミコンダクター社は、使用環境の厳しい車載用途向けに設計された、次世代の車載グレードプレーナーショットキーダイオードを発表します。本製品は、最大ジャンクション温度 (Tj) 175℃に対応しています。本製品ファミリーは、低いリーク電流と1A～10Aまでの順方向電流定格を網羅し、様々なパッケージオプションで提供されます。また、AEC-Q101にも準拠しています。 主な特長 AEC-Q101準拠 最大ジャンクション温度 Tj 175°C 高サージ電流耐量 低損失、高効率 耐湿性レベル：J-STD-020に基づくレベル1に準拠 RoHS準拠 ハロゲンフリー アプリケーション DC/DCコンバータ フライホイールダイオード 逆バッテリー接続保護 車載照明 Product Portfolio Scroll left

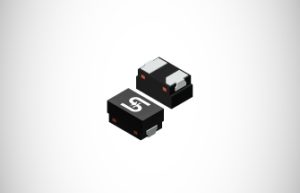

Figure 1: DFN1006-2LW パッケージと回路図 TESDA28VU18P1Q1は、電子システム内の電源インターフェース、制御ライン、または低速データラインを保護するために設計された単方向ESD保護ダイオードです。静電気放電 (ESD) や雷による過電圧損傷から、電源および制御ラインに接続されたデリケートな電子部品を保護するよう特別に設計されています。 本製品は、超小型DFN1006-2LW表面実装パッケージ (SMD) に収められたESD保護デバイスで、静電気放電 (ESD) やその他の過渡現象による損傷から、自動車の車載ネットワークの単一バスラインを保護するように設計されています。 図2： TESDA28VU18P1Q1の代表的なアプリケーション 主な特長 AEC-Q101準拠 ウェッタブルフランク ESD保護性能： IEC 61000-4-2 (ESD) ±15kV (気中)、±15kV (接触) IEC 61000-4-5 (雷) 1.7A (8/20us) アプリケーション

タイワン・セミコンダクター社は、高周波スイッチングに最適化された次世代PerFET™ 80Vおよび100VパワーMOSFETを発表します。これらのデバイスは、通信およびサーバー電源における同期整流、ならびに太陽光インバータ、電動工具、DC-DCブリックコンバータ、電源アダプタなどの産業用アプリケーションに最適です。 小型PDFN56Uパッケージに収められたPerFET™ 80Vおよび100V MOSFETは、基板と端子のはんだ接合部の信頼性を向上させ、自動光学検査 (AOI) の精度を高めるウェッタブルフランク端子構造を特長としています。製品ポートフォリオには18種類の製品展開があり、標準ゲートドライブ (10V) とロジックレベルゲートドライブ (5V) の両方のオプションを提供することで、設計者はアプリケーションに最適なソリューションを柔軟に選択できます。 図1：PDFN56U および PDFN56U Dual パッケージ Key Features 信頼性 (AEC-Q101要件に適合) クラス最高のFOM (RDS(on) ) * Qg) 低い導通損失のための最適化されたRDS(on) スイッチング損失低減のための低ゲート電荷 175°Cのジャンクション温度 (TJ) ウェッタブルフランクによるAOI精度の向上

新製品の1200V ワイドバンドギャップ シリコンカーバイド (SiC) ショットキーダイオードは、MPS (Merged PIN Schottky) 構造を特長とし、高い順方向サージ電流耐量、低い順方向電圧降下、低リーク電流、および低静電容量により優れた性能を有しています。これらの特性は、高周波および高電圧アプリケーションにおける効率と堅牢性の向上に貢献します。 1Aおよび2Aの電流定格で小型SMBおよび薄型SOD-128パッケージで提供される、これらのダイオードは、改善された沿面距離（例：SOD-128で3.2mm、SMBで2.6mm）を確保し、より優れた電気的絶縁特性を実現しています。さらに高い電流が要求される用途には、最大40A定格のバージョンがTO-247-3Lパッケージで提供され、幅広い電力設計が必要な場面においての最適化を可能にします。 全デバイスはAEC-Q101認定済みで、最大ジャンクション温度175℃に対応し、EV急速充電、蓄電装置、産業用及び通信電源などの要求の厳しい環境で高い信頼性と熱安定性を確保します。さらに、順方向電圧は正の温度係数により熱管理が簡素化され、高信頼性が要求されるアプリケーションにおいて安定した性能を実現します。 パッケージと回路図 Key Features AEC-Q101準拠 SOD-128パッケージ：設計保証された最小沿面距離 3.2mm SMBパッケージ：設計保証された最小沿面距離 2.6mm 最大接合部温度 175°C MPS (Merged PIN Schottky) 設計 VF正の温度係数 RoHS準拠 ハロゲンフリー Applications

タイワン・セミコンダクター社は、ウェアラブル機器やその他小型電子機器向けに超小型ESD保護デバイスを発表します。新製品TESDAxシリーズは、独自のクランピング技術を特長とし、信号ラインや電源ラインに対するESDおよび雷からの過電圧を抑制し保護対象製品を保護します。 今回の新製品は、ポータブル医療機器、スマートフォン、PDAなどの小型電子機器において、高感度な過電圧保護に最適な製品です。AEC-Q101認定を取得しているTESDAxシリーズは、IEC 61000-4-2 (ESD ±30kV 気中放電/接触放電)、IEC 61000-4-4 (EFT 40A)、IEC 61000-4-5 (雷サージ 5A) に対する堅牢な保護を提供します。パッケージは超小型パッケージを採用しており、基板の省スペース化に寄与します。 図1：パッケージと回路図 図2：TESDAxシリーズの代表的なアプリケーション 主な特長 AEC-Q101準拠 ESD保護性能： IEC 61000-4-2 (ESD) ±30kV (気中放電)、±30kV (接触放電) IEC 61000-4-4 (EFT) 40A (5/50ns) IEC

Taiwan Semiconductorは、新しい150Vおよび200VトレンチショットキーダイオードをTO-277A (SMPC4.6U) パッケージで発表します。これらのダイオードは、 0.78Vからの低い順方向電圧と3Aから15Aまでの順方向電流を特長とし、AEC-Q101認証を取得しています。 これらダイオードは、SMPS（スイッチング電源）の二次側整流、昇圧PFC回路、車載および通信システムにおけるフリーホイーリングダイオード、極性保護などのアプリケーションに最適です。低い順方向電圧と高い電流容量により、優れた性能を保証し、要求の厳しいお客様のアプリケーション向けに、小型で信頼性が高く、エネルギー効率の高い設計を可能にします。 主な特長： AEC-Q101準拠 最大接合部温度: 150°C 高電流定格: 3A～15A 低順方向電圧 吸湿耐性レベル: J-STD-020　レベル1 RoHS準拠 ハロゲンフリー アプリケーション： スイッチング電源 (SMPS) の12V～48V範囲の二次側出力整流 昇圧PFC回路 車載、通信、DC-DCコンバータにおけるフリーホイーリングダイオード 極性保護ダイオード 製品ポートフォリオ Scroll left

Taiwan Semiconductorは、AEC-Q101に準拠した小信号デバイスとしてショットキーバリアダイオード、スイッチングダイオード、ツェナーダイオード、トランジスタの提供を開始します。小信号ダイオードは、その高速スイッチング特性と小型パッケージの特長から車載電子機器で広く使用されています。また、逆極性保護やより効率的な信号スイッチングを可能にし、ADASやインフォテインメントのような高感度システムにおける電圧クランプに役立ちます。また、低VF特性を有していることから高性能な車載アプリケーションに最適です。 主な特長 AEC-Q101準拠 IATF 16949認定施設で製造 吸湿耐性レベル: J-STD-020　レベル1 RoHS準拠 ハロゲンフリー アプリケーション スイッチング回路 逆極性保護 電圧レギュレータ回路 デジタル関連機器 ADAS 車載インフォテインメント ショットキーバリアダイオードの製品ポートフォリオ Scroll left * Typical value スイッチングダイオードの製品ポートフォリオ Scroll left ツェナーダイオードの製品ポートフォリオ Scroll left トランジスタの製品ポートフォリオ
